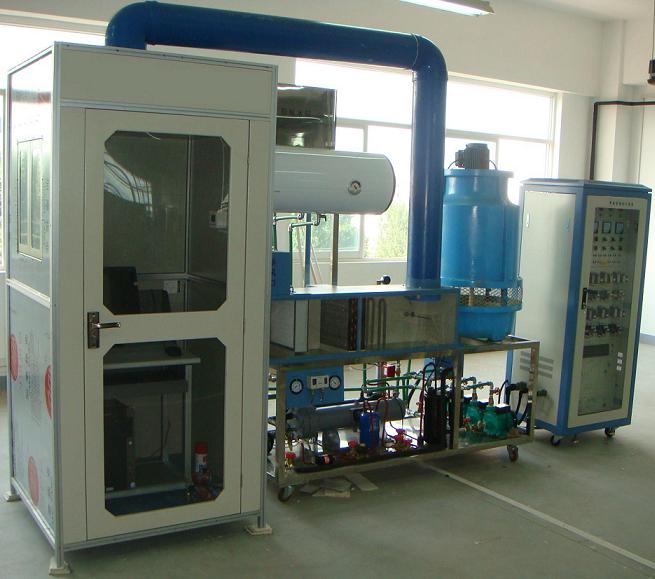

ZR-13W型中央空調實訓考核裝置
一、 技術性能
1. 電源：三相五線～380V±10% 50Hz。
2. 外形尺寸：300cm×100cm×210cm。
3. 制冷劑類型：R22；最大供冷量：7.5kW；風機盤管：350m3/h。
4. 冷卻循環水泵：38L/min 揚程10米；冷凍循環水泵：38L/min 揚程10米；供熱循環水泵：38L/min 揚程10米。
5. 模擬鍋爐功率：1500W 容量：60L。
6. 系統保護：具有高低壓力、過熱保護裝置。
7. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準。
二、 系統組成
實訓裝置由電氣控制柜、故障設置板、實訓對象、模擬房間、測量儀表等組成：
1. 電氣控制柜
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護繼電器等控制元件。結構共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及執行器件電壓測量點。第二層為執行器件，主要由交流接觸器、過熱保護繼電器組成，分為主回路和控制回路，主回路主要以以三相四線380V電壓為主，控制回路以交流220V電壓為主。最下面層為PLC控制器及系統流程圖，PLC控制器采用西門子主機。
2. 故障設置板
故障設置板安裝于控制柜的背面，裝有21個鈕子開關，印有兩種狀態，即正常和故障，可設置故障類型有冷卻水泵、冷凍水泵、保護控制回路、供熱水泵、電加熱鍋爐等，學生根據運行現象、參數測量，并通過分析故障可能產生的原因，確定故障發生的范圍，并進行排除。
3. 實訓對象
1) 制冷機組：1臺3匹全封閉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
2) 冷卻水系統：1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水系統：2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 空氣循環處理系統：板式高效過濾器、表冷器、翅片式電加熱器、軸流風機、送風管道、溫度傳感器等組成。
5) 供暖系統：1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
4. 模擬房間
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，組裝完后外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
5. 測量儀表
1） 電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2） 制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3） 媒水水系統監測儀表參數：徑向壓力表量程0～0.16Mpa
三、 基本配置
|
序號 |
名 稱 |
主要部件、器件及規格 |
數量 |
|
1 |
電氣控制柜 |
長×寬×高為80cm×80cm×190cm |
1套 |
|
2 |
模擬房間 |
長×寬×高為100cm×100cm×215cm |
1套 |
|
3 |
制冷機組 |
3匹旋轉式壓縮機（工作電壓：220V；制冷量：7200W；輸入功率：2340W；制冷劑：R22；保護器形式：內置；啟動電容：容量50uF、耐壓370V）；殼管式冷凝器（換熱面積1.2m2，設計溫度60℃、干式蒸發器；儲液罐（容量2L）、內平衡式熱力膨脹閥、干燥過濾器。 |
1套 |
|
4 |
冷卻水系統 |
冷卻塔（冷卻水量：3m3/h；電機功率：0.18kW）、冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、水流開關（進出口管徑：20mm）、Y型過濾網、閘閥、單向閥(黃銅、進出口管徑20mm) |
1套 |
|
5 |
媒水水系統 |
媒水水泵（輸出功率200W、輸入功率400W、額定轉速2850rpm、額定流量38L/min、額定揚程10m)、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥(黃銅、進出口管徑20mm)、自動排氣閥。 |
1套 |
|
6 |
空氣循環處理系統 |
板式高效過濾器（外形尺寸：30cm×30cm×7cm）、表冷器(材質：銅管鋁翅片、排管：3×6)、翅片式電加熱器（工作電壓：220V、功率：300W）、軸流風機（電壓：220V、轉速：1430r/min、功率：65W）、送風管道（直徑：Φ20cm）、溫度傳感器(Pt100、探頭長度：25cm) |
1套 |
|
7 |
供暖系統 |
電加熱水器（功率：1.5KW、容量：60L）、換熱水泵（輸出功率200W、輸入功率400W、額定轉速2850rpm、額定流量38L/min、額定揚程10m、進出口管徑25mm(1″)、板式換熱器（單片換熱面積0.023m2、最大流量4m3/h、不銹鋼、設計溫度-195℃～220℃）、Y型過濾器(材質：黃銅、進出口管徑20mm)、安全閥(接口螺紋DN15) |
1套 |
|
8 |
測量儀表 |
指針式交流電壓表：量程0～450V；指針式交流電流表：量程0～30A；指針式交流電流表：量程0～5A 耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa |
1套 |
|
9 |
光盤 |
組態軟件、西門子PLC編程軟件、配套應用程序、實驗指導書、使用說明書等 |
2張 |
|
10 |
型材電腦桌 |
|
1張 |
|
11 |
組態軟件加密鎖 |
768點 |
1只 |
|
12 |
PC/PPI通訊電纜 |
|
1根 |
|
13 |
扳手 |
0-250mm |
2把 |
|
14 |
螺絲刀 |
十字 |
1把 |
|
15 |
內六角扳手 |
6mm |
1把 |
|
16 |
產品說明書 |
|
1份 |
|
17 |
實驗指書 |
|
1份 |
|
18 |
仿真教學軟件 |
|
1套 |
四、 能完成的實訓項目
1. 中央空調系統結構及設備工作原理的了解和掌握
2. 中央空調啟動、運行和調試
3. 中央空調運行工作情況記錄、運行參數檢測
4. PLC可編程控制器編程及調試的實訓
5. 中央空調故障設置考核
6.制冷原理與熱交換技術
7.中央空調系統常用傳感器識別與應用
8.中央空調運行保護與日常維護操作考核
9.變頻器應用
10.觸摸屏應用
11.計算機數據采集與組態控制技術應用
12.內外網網絡通訊技術及其應用。
