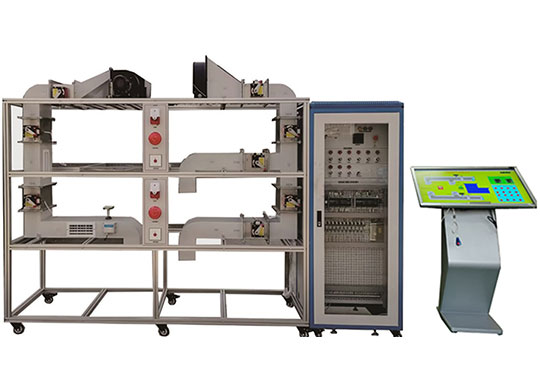

上海中人專業提供ZRLY-36變風量通風與排煙實訓系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLY-36變風量通風與排煙實訓系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLY-36變風量通風與排煙實訓系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRLY-36變風量通風與排煙實訓系統ZRLY-36變風量通風與排煙實訓系統
一、系統概述：
變風量通風與排煙實訓系統根據防煙排煙系統按照其控?zé)煓C(jī)理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
變風量通風與排煙實訓系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成全系統智能操作，兼變頻節能技術控制，通過變頻技術控制系統各個系統部件達到節能控制要求。
二、技術參數
1、輸入電源：?jiǎn)蜗嗳�～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
三、系統特點
1、風系統的完整性、系統與真實的地鐵空調系統，風系處理系統原理相同，微型化展示了地鐵空調系統的特點，結構、控制方法。。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝：
對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
6、DDC數字量控制模塊：
16路AI輸入，6路DO輸入，8路DO輸出、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜DDC控制器、Lon Maker軟件、力控軟件、以及聯動控制中心等組成， 消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
7、觸摸式一體教學平臺，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線
8、系統終端處理機多樣化：采用工程形式的終端處理機組,風系統采用透明化處理；讓學生了解室內機組的的結構形式。
9、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
10、風系統的完整性、獨立性：與實際中的通風系統、控制功能、保護功能、顯示功能完全 一致，每個用戶終端都可以在同一工況下獨立控制。
11、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌設有四個萬向輪和四個固定調節機構，便于移動和固定。
12、實訓裝置系統設有模擬故障設置功能，在系統中、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
三、技術參數要求
1、輸入電源：?jiǎn)蜗嗳�～380V±10% 50Hz
2、工作環境：
環境溫度范圍為-5℃～+40℃
四、系統配置
1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5、70度排煙防火防由控制執行器、不燃材制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
8、 排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態�；馂�(zāi)時需要排煙時手動或電動打開
六、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
7；通過各個傳感器來控制系統的動作狀態
六、配置表
|
序號 |
設備名稱 |
數量 |
備注 |
|
|
1 |
CO2傳感器 |
1個 |
4-20MA |
|
|
2 |
濕度傳感器 |
1個 |
4-20MA |
|
|
3 |
鋁型材框架 |
1個 |
40*40MM鋁型材框架2400*600*1600 |
|
|
4 |
溫度傳感器 |
1個 |
4-20MA |
|
|
6 |
壓差開關 |
1個 |
|
|
|
7 |
煙霧傳感器 |
2套 |
高精度煙霧濃度檢測采集模塊氣體變送器 |
|
|
8 |
70防火閥 |
5套 |
|
|
|
9 |
280防火閥 |
3套 |
|
|
|
10 |
DDC控制模塊， |
2套 |
16路AI輸入，6路DO輸入，8路DO輸出 |
|
|
11 |
回風道管路 |
1套 |
按要求 |
|
|
16 |
通風管路 |
2米 |
定制 |
|
|
12 |
出風口 |
5個 |
|
|
|
13 |
排風風機 |
1套 |
180W/220V |
|
|
14 |
送風機 |
1個 |
|
|
|
15 |
編程軟件 |
1個 |
|
|
|
16 |
儀表 |
1套 |
|
|
|
17 |
報警器 |
1套 |
|
|
|
18 |
變頻器 |
1個 |
|
|
|
19 |
觸摸式一體教學平臺 |
32寸 |
10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線 |
自備 |
