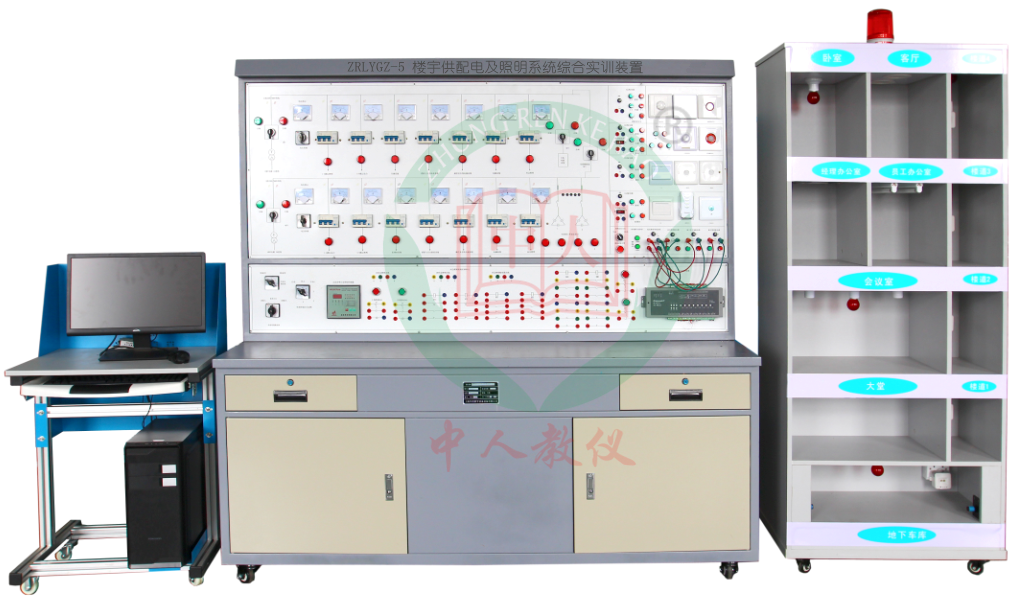

上海中人專業提供ZRLYGZ-5 樓宇供配電及照明系統綜合實訓裝置（LON總線型）,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLYGZ-5 樓宇供配電及照明系統綜合實訓裝置（LON總線型），并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLYGZ-5 樓宇供配電及照明系統綜合實訓裝置（LON總線型），是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRLYGZ-5 樓宇供配電及照明系統綜合實訓裝置（LON總線型）
一、系統概述
本實訓裝置配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。
同時能進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。
該裝置能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化”等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。
二、系統特點
1.供配電系統和照明系統可實現實時調度運行
2.采用DDC采集控制模塊實現對電力系統中各類數據的采集
3.采用先進LonWorks總線通信協議組網
4.配備上位機監控系統，可實時監控供配電網絡結構，還可監控照明系統，控制照明線路
三、技術參數
1.輸入電源：三相四線～380V±10% 50Hz
2.環境溫度：+4℃～+40℃
3.裝置容量：＜5kVA
4.安全保護：具有漏電保護
四、實訓項目
供配電系統部分：
1. 儀表設備實訓項目
（1） 常用供配電設備認知與應用
（2） 電量傳感器認知與應用
2. 線路安裝、調試和運行實訓
（1） 智能建筑的供電運行線路組建與操作
（2） 典型樓層配電運行線路組建與操作
（3） 供配電系統中運行線路狀態的現場監測、抄表和控制
3. 供配電自動化設備認知和運行控制實訓
（1） 備自投聯動運行控制和調試
（2） 應急電源配電線路運行和聯動控制
（3） 配電線路功率因數補償運行控制
4. 供配電系統綜合控制運行實訓
（1） 供配電監控系統運行調度
（2） 與消防自動報警系統的聯動控制
照明系統部分：
1. 照明和控制設備認識與應用實訓項目
(1) 常用燈具的認知與應用
(2) 照度傳感器認知與應用
(3) 動靜探測器認知與應用
(4) 遙控照明控制器認知與應用
2. 普通照明控制線路安裝和調試實訓項目
(1) 照明燈具及普通控制設備的安裝和調試控制
(2) 應急照明設備的控制
3. 智能照明控制線路安裝和調試實訓項目
(1) 時間表控制模式下照明線路組建和控制
(2) 情景切換控制模式下照明線路組建和控制
(3) 遠程強制控制模式下照明線路組建和控制
(4) 動態控制模式下照明線路組建和控制
4. 綜合調度控制部分
(1) 供配電子系統和照明子系統聯合監控
(2) 供配電子系統、照明子系統和其他樓宇子系統聯合監控
